깊은 홈 볼 베어링과 앵귤러 콘택트 볼 베어링: 5가지 핵심 차이점 분석

2025,10,16

기계 분야에서 일반적으로 사용되는 구름 베어링으로서 깊은 홈 볼 베어링과 앵귤러 콘택트 볼 베어링은 모두 볼 베어링 범주에 속합니다. 그러나 적용 가능한 시나리오와 성능에 직접적인 영향을 미치는 구조적 설계와 기능적 위치 지정이 크게 다릅니다. 핵심 차이점은 다섯 가지 측면에서 자세히 설명할 수 있습니다.

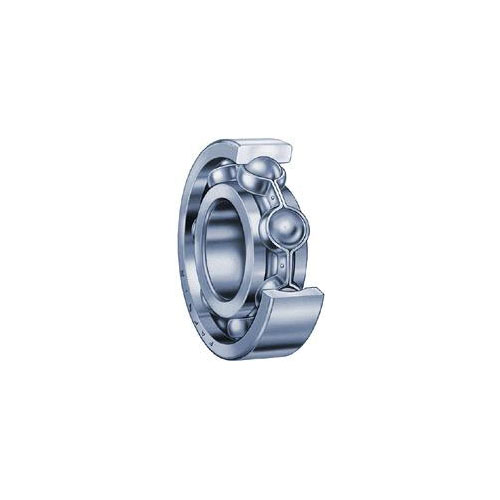

구조 설계의 관점에서 볼 때 깊은 홈 볼 베어링의 내부 링과 외부 링의 궤도는 명확한 경사각 없이 강철 볼과 완벽하게 맞는 곡선형 홈입니다. 구조가 간단하고 컴팩트하며 제조 비용이 상대적으로 저렴합니다. 이에 비해 앵귤러 콘택트 볼 베어링의 외륜(또는 내륜) 궤도는 특정 각도로 기울어져 있으며, 강구와 궤도 사이의 접촉점은 "접촉각"(일반적으로 15°, 20°, 25°)을 형성합니다. 이러한 베어링은 강철 볼을 안내하기 위해 케이지가 필요하므로 구조가 비교적 복잡합니다.

내하력은 둘 사이의 가장 중요한 차이점입니다. 깊은 홈 볼 베어링은 주로 방사형 하중을 견디고 작은 축방향 하중만 견딜 수 있으며 큰 축방향 힘에는 대처할 수 없습니다. 반면에 앵귤러 콘택트 볼 베어링은 결합된 방사형 및 축방향 하중을 동시에 견딜 수 있습니다. 접촉각이 클수록 축방향 하중 지지력이 강해집니다. 예를 들어, 접촉각이 25°인 베어링은 접촉각이 15°인 베어링보다 축방향 하중 지지 용량이 훨씬 더 높습니다.

적용 시나리오 측면에서, 간단한 구조, 저렴한 비용 및 강력한 적응성으로 인해 깊은 홈 볼 베어링은 가전제품(세탁기 모터 등), 일반 자동차 부품 및 일반 기계 장비에 널리 사용되며 축 하중에 대한 요구 사항이 높지 않은 시나리오입니다. 그러나 앵귤러 콘택트 볼 베어링은 공작 기계 스핀들, 정밀 모터 및 항공우주 부품과 같이 축방향 힘을 견뎌야 하는 고정밀, 고속 장비에 더 적합합니다.

설치 방법에도 차이가 있습니다. 깊은 홈 볼 베어링은 별도의 매칭 없이 독립적으로 설치 및 사용할 수 있습니다. 반경 방향 힘에 의해 생성된 축 방향 분력을 상쇄하려면 일반적으로 앵귤러 콘택트 볼 베어링을 쌍으로 설치해야 합니다. 일반적인 조합 방법에는 백투백 설치(외륜의 넓은 면이 서로 마주함), 면대면 설치(외륜의 좁은 면이 서로 마주함), 탠덤 설치(외륜이 같은 방향으로)가 있습니다.

마지막으로 성능 특성 측면에서 깊은 홈 볼 베어링은 작동 마찰 계수가 작고 온도 상승이 낮아 중저속 작업 조건에 적합합니다. 앵귤러 콘택트 볼 베어링은 정밀도가 더 높고 강성이 강하지만 마찰 계수가 약간 더 크기 때문에 온도 상승을 제어하려면 적절한 윤활이 필요합니다. 고속 및 고정밀 요구 사항이 있는 시나리오에 더 적합합니다. 둘 사이의 차이점을 명확히 하면 실제 작업 조건에 따라 정확한 선택이 가능해 장비의 안정적인 작동이 보장됩니다.
